    灌裝設備瓶蓋角度識別系統

    項目背景

           隨著經濟的發展和社會(huì )的進步,大家對商品的舒適性和易用性都有著很高的要求客。如果購買的醬油瓶子的導引口位置和把手位置不一致,這會(huì )產生很多的不變。另外對應的罐裝設備高速移動罐裝,瓶子來料位置不固定,瓶蓋和瓶子角度偏差大。如果固定位置擰瓶蓋會(huì )導致擰的松緊度不一致,無法直接出貨生產效率低下。

          針對這樣的問題,人工來實現顯然是不可能的。而利用機器視覺系統檢測可自動識別角度,更穩定、效率更高,成本也得到控制。下面介紹下我公司山東治道自動化(簡稱:ZDAUTO)所研發的相關方案和實施效果。


    項目要求

          識別瓶和蓋的角度,通過基準角度獲取角度偏差,實現對位功能。編碼器高速輸出觸發信號,使機器視覺能夠精確識別出當前物料的角度,并通訊輸出給PLC完成糾偏,保證所有物料從同一角度開始擰緊。

    解決方案

          使用2D機器視覺檢測系統ZDVision,搭配高速拍照軟件實現。具體的檢測系統主要包括機器視覺光源、工業相機工控機,分別負責完成圖像的采集、檢測與結果輸出等任務。

          軟件檢測的具體的步驟如下所示:

    ●采用圓檢測工具檢測定位物料位置;

    ●特征識別工具獲取中心特征(模板圖像為基準0°),可以根據具體的機器裝配進度來設置任意基準;

    ●開關量I/O觸發,并通訊將整體檢測數據反饋至上位機,可反向識別物料未放好等不良。


    檢測流程:

    1.工件移動到相機正下方瞬間;

    2.傳感器給相機觸發信號;

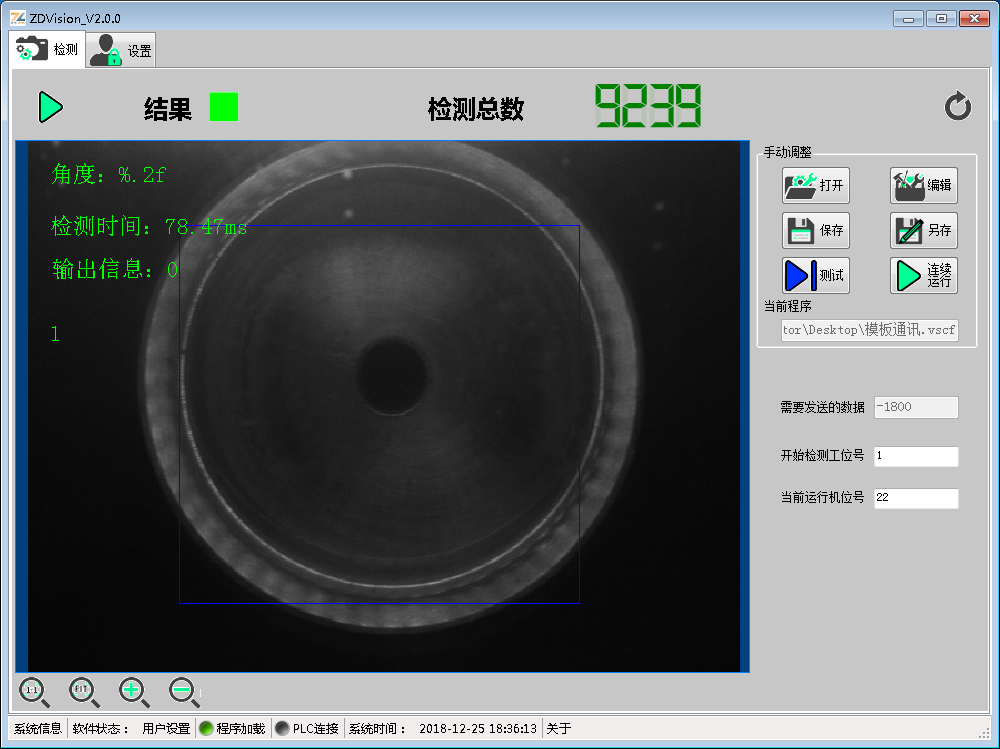

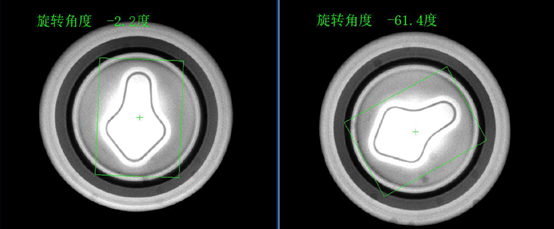

    3.工業相機拍照后高速運算并給出角度數據;

    4.等待下一次循環。


    總結說明

    1、精確度高:在圖像坐標系下可以穩定抓取特征,獲取角度,并可以轉換為物理角度;

    2、速度快:人類是無法看清快速運動的目標的,機器快門時間則可達微秒級別,可以實現每小時30000個的檢測速度;

    3、穩定性高:機器視覺解決了人類一個非常嚴重的問題,不穩定,人工檢驗會(huì )出現較高的漏檢率。機器視覺只要是你在算法中寫好的東西,每一次都會(huì )認真執行。在質控中大大提升效果可控性。

    山東治道自動化科技有限公司(簡稱:ZDAUTO)扎根山東濰坊十三年時間,擁有多年2D&3D機器視覺項目開發經驗,歡迎您來電洽談咨詢。


    聯系人:郭總監
    聯系電話:15653625090
